Bagian-bagian dari grafik 2 Dimensi :
Pixel Art
Pixel art adalah sebuah bentuk seni digital yang diciptakan melalui penggunaan perangkat lunak grafik raster di mana gambar akan diedit pada tingkat pixel. Pixel art dapat ditemukan pada komputer atau game-game lama, dan juga dapat ditemukan pada handphoneyang masih menggunakan layar monochrome.
Pixel Art mempunyai beberapa teknik yaitu:
• Garis Lurus
Di dalam pixel art, kita tidak bisa menggambar sembarang garis, karena jika kita tidak melakukannya dengan benar, garis tersebut akan terlihat ‘jaggy’ atau tidak halus.
• Garis Melengkung
Untuk pelengkungan, pixel yang digambar pada setiap lengkungan harus konsisten dan berurutan, agar hasilnya terlihat halus. Garis lengkung yang baik harus menggunakan formasi pixel 6 > 3 > 2 > 1, sedangkan garis lengkung yang buruk hanya menggunakan formasi 3 > 1 > 3.
• Dithering
Dalam pixel art, proses membuat sebuah gradiasi, yaitu dengan menggunakan teknik dithering. Dithering adalah salah satu teknik dari program komputer untuk memprediksi suatu warna tertentu berdasarkan dari pencampuran warna-warna lainnya, ketika warna yang dimaksud tidak ada.
• Anti-aliasing
Teknik anti-aliasing digunakan untuk memberikan tampilan yang lebih halus pada garis lengkung. Jika kita membuat sebuah garis melengkung di photoshop, lalu diperpesar tampilannya, maka akan terlihat formasi pixel seperti berikut ini:
Untuk menerapkan teknik anti alias ini, dapat dilakukan dengan membuat warna utama yang diiringii dengan warna yang value-nya lebih kecil dari warna utama, atau yang value-nya mendekati warna background jika kita ingin agar garis terintegrasi dengan background.
• Vector graphics
Berbeda dengan pixel, grafik vektor merupakan representasi dari gambar dengan berupa array pixel. Dimana keunggulannya adalah pada resolusi berapapun dan tingkat pembesaran apapun gambar yang dihasilkan tetap (tidak blur atau pecah)
Grafik Komputer 3D
Grafik komputer 3D merupakan suatu grafis yang menggunakan 3 titik perspektif dengan cara matematis dalam melihat suatu objek, dimana gambar tersebut dapat dilihat secara menyeluruh dan nyata. Untuk perangkat-perangkat lunak yang digunakan untuk grafik komputer 3D ini banyak bergantung pada aloritma-algoritma. Obyek 3-D adalah sekumpulan titik-titik 3-D (x,y,z) yang membentuk luasan-luasan (face) yang digabungkan menjadi satu kesatuan. Face adalah gabungan titik-titik yang membentuk luasan tertentu atau sering dinamakan dengan sisi.
Grafik tiga dimensi adalah bidang penelitian yang akan terus berkembang seiring dengan berkembangnya perangkat keras. Para peneliti maupun praktisi industri menggunakan grafik tiga dimensi untuk menvisualisasikan data yang ada sehingga lebih mudah untuk dianalisa. Selain untuk visualisasi data, grafik tiga dimensi juga banyak digunakan untuk efek film, simulasi, dan game.
Ray tracing merupakan metode penggambaran tiga dimensi yang banyak digunakan untuk menvisualisasikan suatu bentuk atau objek sehingga mendekati kualitas foto (foto realistik). Ray racing merupakan metode penggambaran yang mudah dipahami secara konseptual tetapi pada implementasinya terdapat kelemahan. Salah satu kelemahan pada ray tracing adalah daya komputasi yang dibutuhkan untuk perhitungan sangat besar sehingga diperlukan metode tambahan untuk mempercepat proses perhitungan.
Beberapa kemajuan utama dalam computer grafik 3D:
1. Flat shading : suatu teknik shades masing-masing polygon dari suatu objek berdasarkan pada polygon “normal” dan posisi serta intensitas sumber cahaya.
2. Gouraud shading : ditemukan oleh Henri Gouraud pada tahun 1971 dengan teknik resource-conscious yang digunakan untuk menirukan shade dengan permukaan lembut dan penyisipan warna puncak antarpermukaan polygon.
3. Texture mapping : suatu teknik untuk menirukan detail permukaan dengan pemetaan gambar (tekstur) menjadi polygons.
4. Phong shading : ditemukan oleh Bui Tuong Phong; suatu teknik shading yang lembut penyisipan yang puncak mendekati normal pencahayaan dari polygon curved-surface dengan antarpermukaan; model pencahayaan meliputi glossy reflection dengan suatu tingkatan permukaan yang halus.
5. Bump mapping : ditemukan oleh Jim Blinn, suatu teknik normal-perturbation yang digunakan untuk menirukan permukaan yang tidak rata atau mengerut.
6. Ray Tracing : suatu metode berdasarkan pada prinsip fisik dari ilmu optic geometris yang bisa menirukan pantulan berulang dan transparan.
7. Radiosity : suatu teknik untuk global illumination yang menggunakan teori perpindahan radiatif untuk menirukan iluminasi secara tidak langsung (yang dicerminkan).
System perancangan terbantu computer (Computer Aided Design = CAD) memungkinkan pemakai untuk memanipulasi model komponen-komponen mesinm badan mesin, pesawat terbang, dan lain-lain, yang secara keseluruhan harus dinyatakan seperti apa yang akan terbentuk. Terapan-terapan grafik 3D berbeda dengan terapan-terapan grafik 2D, tidak hanya karena penambahan dimensi dari dua menjadi tiga, tetapi yang lebih utama adalah cara menampilkan suatu realita (realism) dari objek yang sebenarnya ke layar tampilan.
Dalam program simulasi, misalnya, semakin tinggi derajat realita yang bisa disajikan, program simulasi tersebut menjadi lebih menarik. Penampilan citra yang realities dari objek 3D pada layar tampilan 2D menimbulkan beberapa persoalan yang harus ditangani. Beberapa persoalan yang segera terlihat, antara lain adalah bagaimana kedalaman dan cara memberikan warna pada objek agar kelihatan lebih menarik.
Tools Pendukung Pemodelan Grafik Komputer :
1. Aplikasi Pengolah Tata Letak (Layout) Program ini sering digunakan untuk keperluan pembuatan pamflet, brosur, booklet, poster, undangan dan lain yang sejenis. Program ini mampu mengatur penempatan teks dan gambar yang diambil dari program lain (seperti Adobe Photoshop). Yang termasuk dalam kelompok ini adalah: Adobe FrameMaker, Adobe In Design, Adobe PageMaker, Corel Ventura, Microsoft Publisher, Quark Xpress.
2. Aplikasi Pengolah Vektor/Garis Program yang termasuk dalam kelompok ini dapat digunakan untuk membuat gambar dalam bentuk vektor/garis sehingga sering disebut sebagai Illustrator Program. Seluruh objek yang dihasilkan berupa kombinasi beberapa garis, baik berupa garis lurus maupun lengkung. Aplikasi yang termasuk dalam kelompok ini adalah: Adobe Illustrator, Beneba Canvas, CorelDraw, Macromedia Freehand, Metacreations Expression, Micrografx Designer, Inkscape.
3. Aplikasi Pengolah Pixel/Gambar Program yang termasuk dalam kelompok ini dapat dimanfaatkan untuk mengolah gambar/manipulasi foto (photo retouching). Objek yang diolah dalam progam-program tersebut dianggap sebagai kombinasi beberapa titik/pixel yang memiliki kerapatan dan warna tertentu, misalnya, foto. Gambar dalam foto terbentuk dari beberapa kumpulan pixel yang memiliki kerapatan dan warna tertentu. Meskipun begitu, program yang termasuk dalam kelompok ini dapat juga mengolah teks dan garis, akan tetapi dianggap sebagai kumpulan pixel. Objek yang diimpor dari program pengolah vektor/garis, setelah diolah dengan program pengolah pixel/titik secara otomatis akan dikonversikan menjadi bentuk pixel/titik. Yang termasuk dalam aplikasi ini adalah: Adobe Photoshop, Corel Photo Paint, Macromedia Xres, Metacreations Painter, Metacreations Live Picture, Micrografx Picture Publisher, Microsoft Photo Editor, QFX, Wright Image, Pixelmator, Manga studio, Gimp dan Pos Free Photo Editor.
4. Aplikasi Pengolah Film/Video Program yang termasuk dalam kelompok ini dapat dimanfaatkan untuk mengolah film dalam berbagai macam format. Pemberian judul teks (seperti karaoke, teks terjemahan, dll) juga dapat diolah menggunakan program ini. Umumnya, pemberian efek khusus (special effect) seperti suara ledakan, desingan peluru, ombak, dan lain-lain juga dapat dibuat menggunakan aplikasi ini. Yang termasuk dalam kategori ini adalah: Adobe After Effect, Power Director, Show Biz DVD, Ulead Video Studio, Element Premier, Easy Media Creator, Pinnacle Studio Plus, WinDVD Creater, Nero Ultra Edition dan Camtasia Studio
5. Aplikasi Pengolah Multimedia Program yang termasuk dalam kelompok ini biasanya digunakan untuk membuat sebuah karya dalam bentuk Multimedia berisi promosi, profil perusahaan, maupun yang sejenisnya dan dikemas dalam bentuk CD maupun DVD. Multimedia tersebut dapat berisi film/movie, animasi, teks, gambar, dan suara yang dirancan sedemikian rupa sehingga pesan yang disampaikan lebih interktif dan menarik. Yang termasuk dalam kelompok ini adalah: Macromedia, Macromedia Authorware, Macromedia Director, Macromedia Flash, Multimedia Builder, Ezedia, Hyper Studio dan Ovation Studio Pro
6. Pengolah 3 dimensi Contohnya : Xara 3D, 3Ds Max, Houdini, Lightware, Blender, Pixar, Maya, Poser, AutoCad dan Zmodeler
7. Software tipografi Fontographer dan AMP Font Viewer
Penggunaan Grafika Komputer dalam Grafik Tiga Dimensi
1. Teknik Penampilan Realita Grafik Tiga Dimensi
Secara umum, teknik penampilan grafik tiga dimensi adalah sebagai berikut:
• Proyeksi Paralel (Paralel Projection)
Teknik ini merupakan teknik dasar dalam penyajian objek 3D pada layar 2D yang bertumpu pada 3 sudut pandang. Pandangan depan, pandangan samping dan pandangan atas.
• Proyeksi Perspektif
Proyeksi perspektif adalah bentuk gambar tiga dimensi seperti yang dilihat pada kenyataan sesungguhnya seperti yang terlihat oleh mata manusia ataupun oleh kamera. Dalam proyeksi perspektif, ketebalan atau kedalaman bisa ditunjukkan dengan cara memperkecil ukuran dari objek-objek yang terletak lebih jauh. Namun, objek yang hanya memiliki kedalaman terbatas, khususnya pada objek-objek rangka (wire-frame), bisa menimbulkan atau menyebabkan dualisme atau ketidakjelasan. Misalnya bagian yang terkesan didalam kadang-kadang juga terkesan di luar.
• Intensity Cues
Merupakan teknik penampilan kedalaman dengan memberikan intensitas yang lebih tinggi (dengan cara penebalan garis) pada garis-garis yang lebih dekat dengan pengamat.
• Pandangan Stereoskopis
Merupakan teknik untuk menunjukkan kedalaman objek dengan cara membangkitkan citra objek secara stereoskopis. Contohnya jika kita melihat dua objek yang sama persis, maka mata kiri ditujukan ke objek yang terletak di sebelah kiri dan mata kanan ditujukan ke objek yang terletak di sebelah kanan.
• Teknik Arsiran
Teknik arsiran memanfaatkan sumber cahaya sintesis untuk menunjukkan kedalaman dan bentuk yang sesungguhnya dari suatu objek sehingga akan menghasilkan bayangan dari objek tersebut.
2. Pemodelan Objek 3D
Didalam pemodelan objek 3D, terdapat geometri dan topologi. Geometri ini meliputi ukuran, misalnya lokasi, titik, atau ukuran objek. Topologi digunakan untuk menunjukkan bagaimana titik-titik disatukan untuk membentuk polygon, lalu bagaimana poligon-poligon disusun untuk membentuk objek yang dimaksud. Selain itu diperlukan juga informasi tambahan, misalnya warna dari setiap permukaan yang menyusun objek.
3. Sistem Koordinat Cartesius
Berfungsi untuk merekam lokasi setiap titik yang ada pada objek tersebut yang dicatat pada sistem koordinat cartesian 3D.
4. Sistem Koordinat Spheris
Pada sistem koordinat spheris, sebuah titik dianggap terletak pada kulit bola yang memiliki jari-jari tertentu dan titik pusat berhimpit dengan titik pusat sistem koordinat. Dari sembarang titik yang terletak pada kulit bola tersebut, misalnya titik U, dikenal besaran kolatitud dan azimuth. Kolalitud adalah besarnya sudut yang dibentuk oleh sumbu z dengan garis yang ditarik dari titik yang dimaksud.
5. Model Rangka
Pemodelan grafik 3D secara rangka perlu memperhatikan dua aspek. Aspek geometri dan aspek topologi. Aspek geometri berisi informasi tentang lokasi setiap titik yang membentuk objek 3D tersebut. Informasi tentang lokasi titik biasanya dituliskan dalam bentuk daftar titik. Dari informasi tersebut, bisa ditentukan panjang garis dari satu titik ke titik yang lain bersama-sama dengan informasi topologi. Aspek topologi atau ketersambungan digunakan untuk menunjukkan daftar garis dari objek 3D. Dari daftar garis juga bisa ditentukan daftar bidang.
6. Proyeksi
Suatu objek rangka 3D yang disinari dari arah tertentu membentuk bayangan pada permukaan gambar.
7. Transformasi Objek 3D
• Menggubah struktur data titik ke struktur data vector.
• Menentukan dan menghitung transformasi.
• Mengubah kembali struktur data vector ke struktur data titik. Mengubah struktur data vector 3D menjadi titik 3D. Mengubah Struktur data vector 3D menjadi titik 2D, dengan mengabaikan sumbu z.
• Menggambar objek
Desain Pemodelan Grafik
Jika kita mendengar kata "desain pemodelan grafik" yang terlintas di benak kita adalah gambar. Agar lebih jelasnya kita akan memahami pengertian desain pemodelan grafik dengan mengenal per kata terlebih dahulu.
• Desain
Desain adalah seni terapan, arsitektur dan pencapaian kreatif lainnya. Desain juga diartikan sebagai kerangka bentuk atau rancangan.
• Pemodelan
Pemodelan adalah pola/contoh dari sesuatu yang akan dibuat atau dirancang. Pemodelan adalah tahap dimana akan dibentuknya suatu obyek. Proses pemodelan ini memerlukan perancangan dengan beberapa langkah saat pembuatannya.
• Grafik
Grafik didefinisikan sebagai pengungkaapn dan perwujudan dalam bentuk huruf,simbol dan gambar dengan menggunakan proses pencetakan. Grafik juga didefinisikan sebagai suatu manipulasi model dan citra.
Dari ketiga definisi di atas dapat disimpulkan desain pemodelan grafik adalah proses penciptaan suatu obyek baru dengan menggunakan software dan melalui beberapa tahapan yaitu membuat, menyimpan dan manipulasi model dan citra.
Elemen-elemen pembentuk grafik :
Prinsip dasar 3D
Melihat obyek secara tiga dimensi (3D) berarti melihat obyek dalam bentuk sesungguhnya. Penggambaran 3D akan lebih membantu memperjelas maksud dari rancangan obyek karena bentuk sesungguhnya dari obyek yang akan diciptakan divisualisasikan secara nyata. Penggambaran 3D merupakan pengembangan lebih lanjut dari penggambaran 2D.
Perbedaan antara 2D dan 3D
Dalam 2D obyek digambar dalam bidang xy
Dalam 3D, penggambaran dan penampilan obyek 3D bermain di didalam 3 ruas koordinat yaitu X, Y, dan Z.
Koordinat 3D
Kartesius, format umumnya adalah (x,y,z )
Polar
Format umum @jarak<30<45
Koordinat relatif
• Relatif adalah sebuah koordinat pengguna untuk menentukan titik penempatan berikutnya dari titik saat ini, dengan memasukan nilai panjang dan lebar serta tinggi.
• Format relatif untuk 2D adalah @panjang, lebar
• Format relatif untuk 3D adalah @panjang,lebar,tinggi
Sistem koordinat 3D
• WCS ( world coordinate system ), wcs adalah koordinat yg posisidan arahnya selalu tetap dan bersifat absolute. Disini arah sumbu x,y,z yang anda masukan selalu dihitung dari titik acuan yang sama, tidak tergantung dari arah pandang saa ini.
• UCS ( user coordinate system ), ucs adalah sistem koordinat yang dapat diubah-ubah ( dipindah dan dirotasikan ) sesuai dengan keinginan pengguna.
Tipe objek 3D
• Wireframe adalah objek yang hanya terdiri atas garis lurus dan garis lengkung yg mempresentasikan tepi-tepi objek, tanpa permukaan tertutup. Tipe ini merupakan objek 2D yang digambarkan dalam ruang 3D.
• Surface : adalah sebuah objek yang tersusun atas permukaan. Objek ini dpt diibaratkan spt dinding tipis pada sebuah kotak, objek surface tidak memiliki volume (kosong). Surface dapat dipakai untuk benda-benda yang fleksibel,seperti : body mobil, body pesawat, pohon, dll.
• Solid : objek solid memiliki mass properties, ini menunjukan bahwa objek solid merupakan benda yang padat dan memiliki titik berat.
Motion Capture/Model 2D

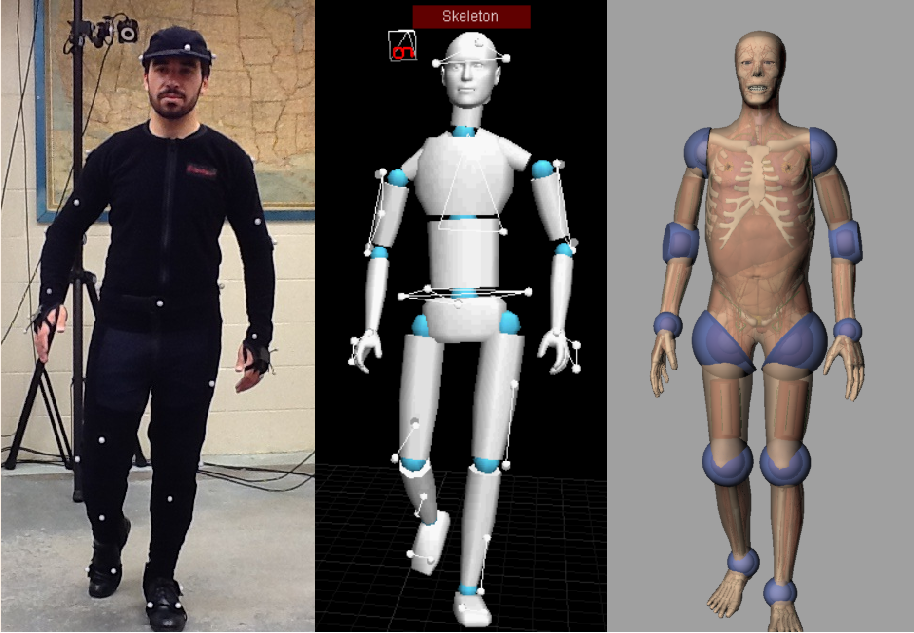

Motion capture adalah terminologi yang digunakan untuk mendeskripsikan proses dari perekaman gerakan dan pengartian gerakan tersebut menjadi model digital. Ini digunakan di militer, hiburan, olahraga, aplikasi medis, dan untuk calidasi cisi computer dan robot. Di dalam pembuatan film, mocap berarti merekam aksi dari actor manusia dan menggunakan informasi tersebut untuk menganimasi karakter digital ke model animasi computer dua dimensi atau tiga dimensi. Ketika itu termasuk wajah dan jari-jari atau penangkapan ekspresi yang halus, kegiatan ini biasa dikatakan sebagai performance capture.
Dalam sesi motion capture, gerakan-gerakan dari satu atau lebih aktor diambil sampelnya berkali-kali per detik, meskipun dengan teknik-teknik kebanyakan( perkembangan terbaru dari Weta menggunakan gambar untuk motion capture dua dimensi dan proyek menjadi tiga dimensi), motion capture hanya merekam gerakan-gerakan dari aktor, bukan merekam penampilan visualnya. Data animasi ini dipetakan menjadi model tiga dimensi agar model tersebut menunjukkan aksi yang sama seperti aktor. Ini bisa dibandingkan dengan teknik yang lebih tua yaitu rotoscope, seperti film animasi The Lord of the Rings, dimana penampilan visual dari gerakan seorang aktor difilmkan, lalu film itu digunakan sebagai gerakan frame-per-frame dari karakter animasi yang digambar tangan.
Gerakan kamera juga dapat di-motion capture sehingga kamera virtual dalam sebuah skema dapat berjalan, miring, atau dikerek mengelilingi panggung dikendalikan oleh operator kamera ketika aktor sedang melakukan pertunjukan, dan sistem motion capture bisa mendapatkan kamera dan properti sebaik pertunjukan dari aktor tersebut. Hal ini membuat karakter komputer, gambar, dan set memiliki perspektif yang sama dengan gambar video dari kamera. Sebuah komputer memproses data dan tampilan dari gerakan aktor, memberikan posisi kamera yang diinginkan dalam terminology objek dalam set. Secara surut mendapatkan data gerakan kamera dari tampilan yang diambil biasa diketahui sebagai match moving atau camera tracking.
Penanda reflektif ditancapkan pada kulit untuk mengidentifikasi letak tulang dan gerakan tiga dimensi dari tubuh. Motion Capture dimulasi sebagai alat analisis photogrammetric dalam penelitian biomechanics pada tahun 1970-an dan 1980-an, serta meluas ke ranah edukasi, latihan, olahraga, dan baru saja ke ranah animasi komputer untuk televisi, sinema, dan video games seiring dengan dewasanya teknologi ini. Seorang yang dipilih menggunakan penanda di dekat setiap sendi tulang untuk mengidentifikasi gerakan dari posisi atau sudut antar penanda tersebut.
Motion capture menawarkan beberapa keuntungan dibandingkan animasi komputer tradisional dari model tiga dimensi: *Lebih cepat, bahkan hasil secara real time bisa didapatkan. Dalam aplikasi hiburan, hal ini dapat mengurangi biaya dari animasi berbasis keyframe. Contohnya: Hand Over. *Jumlah kerja tidak berubah dengan kompleksitas atau panjang pertunjukan dalam tingkatan yang sama ketika menggunakan teknik tradisional. Hal ini membuat banyak tes diselesaikan dengan gaya dan penyampaian yang berbeda. *Gerakan kompleks dan interaksi fisik yang realistis seperti gerakan sekunder, berat, dan pertukaran tekanan dapat dengan mudah dibuat kembali dalam cara akurat secara fisik. *Jumlah data animasi yang bisa diproduksi dalam waktu yang diberikan sangatlah besar saat dibandingkan dengan teknik animasi tradisional. Hal ini berkontribusi dalam keefektifan biaya dan mencapai deadline produksi. *Potensi software gratis dan solusi dari pihak luar dapat mengurangi biaya yang dikeluarkan.
Dasar Metode Modeling 3D
Ada beberapa metode yang digunakan untuk pemodelan 3D. Ada jenis metode pemodelan obyek yang disesuaikan dengan kebutuhannya seperti dengan nurbs dan polygon ataupun subdivision. Modeling polygon merupakan bentuk segitiga dan segiempat yang menentukan area dari permukaan sebuah karakter. Setiap polygon menentukan sebuah bidang datar dengan meletakkan sebuah jajaran polygon sehingga kita bisa menciptakan bentuk-bentuk permukaan
Modeling polygon
Merupakan bentuk segitiga dan segiempat yang menentukan area dari permukaan sebuah karakter. Setiap polygon menentukan sebuah bidang datar dengan meletakkan sebuah jajaran polygon sehingga kita bisa menciptakan bentuk-bentuk permukaan. Untuk mendapatkan permukaan yang halus, dibutuhkan banyak bidang polygon. Bila hanya menggunakan sedikit polygon, maka object yang didapat akan terbag sejumlah pecahan polygon.
Modeling dengan NURBS
Modeling dengan NURBS (Non-Uniform Rational Bezier Spline) Merupakan metode paling populer untuk membangun sebuah model organik. Kurva pada Nurbs dapat dibentuk dengan hanya tiga titik saja. Dibandingkan dengan kurva polygon yang membutuhkan banyak titik (verteks) metode ini lebih memudahkan untuk dikontrol. Satu titik CV (Control verteks) dapat mengendalikan satu area untuk proses tekstur.
Proses Rendering
Rendering adalah proses menghasilkan gambar dari model. hasil dari model seperti itu bisa disebut rendering. Render scene berisi objek dalam struktur bahasa atau data didefinisikan secara lengkap , scene render akan berisi geometri , sudut pandang , tekstur , pencahayaan , dan informasi sebagai deskripsi scene virtual. Data yang terkandung dalam file scene ini kemudian diteruskan ke program render untuk diproses dan output gambar digital atau raster grafis file gambar . Data yang terkandung dalam file scene ini kemudian diteruskan ke program render untuk diproses dan output gambar digital atau raster grafis file gambar . Sebuah GPU adalah perangkat tujuan dibangun dapat membantu CPU dalam melakukan perhitungan render secara kompleks . Jika scene adalah untuk melihat relatif realistis dan dapat diprediksi di bawah pencahayaan virtual, perangkat lunak render harus memecahkan persamaan rendering. Persamaan render tidak memperhitungkan semua fenomena pencahayaan , tetapi model penerangan umum untuk komputer-generated imagery . ' Rendering ' juga digunakan untuk menggambarkan proses menghitung efek dalam program editing video untuk menghasilkan output video akhir . Rendering merupakan salah satu sub topik utama dalam 3D computer graphics. Dan pada prakteknya selalu berhubungan dengan aspek-aspek yang lain. Seperti Graphic pipeline, yang merupakan tahapan terakhir, memberikan tampilan akhir pada model dan animasi. Rendering tidak hanya digunakan pada game programming. Rendering juga sering digunakan untuk desain arsitektur, simulator, movie atau juga spesial effect pada tayangan televisi, dan design visualization. Setiap bidang tadi mempunyai perbedaan dalam keseimbangan antara features dan tehnik dalam rendering. Terkadang rendering juga diintegrasikan dengan model yang lebih besar, paket animasi, terkadang juga berdiri sendiri dan juga terkadang free open-source product. Dalam bidang 3D Graphics sendiri rendering harus dilakukan secara cermat dan teliti. Maka dari itu terkadang dilakukan pre rendering sebelum rendering dilaksanakan. Per rendering sendiri adalah proses pengkomputeran secara intensif ,yang biasanya digunakan untuk pembuatan film, menggunakan graphics card dan 3D hardware accelerator untuk penggunaan real time rendering. Rendering merupakan sebuah proses untuk menghasilkan sebuah citra 2D dari data 3D. Prose ini bertujuan untuk untuk memberikan visualisasi pada user mengenai data 3D tersebut melalui monitor atau pencetak yang hanya dapat menampilkan data 2D.
Rendering adalah proses mentransformasikan file scene blender secara 2D dan 3D menjadi output gambar atau video. Kecepatan rendering bergantung pada CPU dan Graphic card (VGA) yang digunakan lebih dikenal dengan GPU. Sebelum melakukan render tentu kita harus menentukan posisi kamera, pencahayaan supaya menghasilkan hasil output yang baik. Rendering adalah sebuah gambar output dari scene 3D atau suatu object. Fitur-fitur seperti materials, lighting, oversampling dan shadows memiliki pengaruh dalam efek dan kualitas hasil rendering. Semakin banyak fitur yang ditambahkan , maka semakin realistik hasilnya, akan tetapi akan mempengaruhi lama waktu rendering.
Tahap-tahap di atas merupakan urutan yang standar dalam membentuk sebuah obyek untuk pemodelan, dalam hal ini texturing sebenarnya bisa dikerjakan overlap dengan modeling, tergantung dari tingkat kebutuhan. Rendering adalah proses akhir dari keseluruhan proses pemodelan ataupun animasi komputer. Dalam rendering, semua data-data yang sudah dimasukkan dalam proses modeling, animasi, texturing, pencahayaan dengan parameter tertentu akan diterjemahkan dalam sebuah bentuk output. Dalam standard PAL system, resolusi sebuah render adalah 720 x 576 pixels.
Bagian rendering yang sering digunakan:
Field Rendering
Field rendering sering digunakan untuk mengurangi strobing effect yang disebabkan gerakan cepat dari sebuah obyek dalam rendering video.
Shader
Shader adalah sebuah tambahan yang digunakan dalam 3D software tertentu dalam proses special rendering. Biasanya shader diperlukan untuk memenuhi kebutuhan special effect tertentu seperti lighting effects, atmosphere, fog dan sebagainya.
Texturing
Texturing adalah proses pemberian gambar tertentu pada permukaan objek agar terkesan lebih realistis. Atau bisa diartikan lain adalah proses pemberian karakteristik permukaan pada objek. Maksud dari karakteristik adalah pewarnaan, kilauan, dan lainnya. Pada umumnya teksturing bisa disebut juga pemberian warna pada permukaan objek atau pengecatan, walaupun ada proses yang mengubah geometri objek. Namun texture mempunyai arti berbeda dengan texturing. Texture dapat dikatakan sebagai suatu gambar aktual warna dari material yang membantu menjelaskan atau memperhalus.
Proses texturing ini untuk menentukan karakterisik sebuah materi obyek dari segi tekstur. Untuk materi sebuah object bisa digunakan aplikasi properti tertentu seperti reflectivity, transparency, dan refraction. Texture kemudian bisa digunakan untuk meng-create berbagai variasi warna pattern, tingkat kehalusan/kekasaran sebuah lapisan object secara lebih detail.
Image dan Display
Merupakan hasil akhir dari keseluruhan proses dari pemodelan. Biasanya obyek pemodelan yang menjadi output adalah berupa gambar untuk kebutuhan koreksi pewarnaan, pencahayaan, atau visual effect yang dimasukkan pada tahap teksturing pemodelan. Output images memiliki Resolusi tinggi berkisar Full 1280/Screen berupa file dengan JPEG,TIFF, dan lain-lain. Dalam tahap display, menampilkan sebuah bacth Render, yaitu pemodelan yang dibangun, dilihat, dijalankan dengan tool animasi. Selanjutnya dianalisa apakah model yang dibangun sudah sesuai tujuan. Output dari Display ini adalah berupa *.Avi, dengan Resolusi maksimal Full 1280/Screen dan file *.JPEG.
Ada beberapa metode yang digunakan untuk pemodelan 3D. Metode pemodelan obyek disesuaikan dengan kebutuhannya seperti dengan nurbs dan polygon ataupun subdivision. Modeling polygon merupakan bentuk segitiga dan segiempat yang menentukan area dari permukaan sebuah karakter. Setiap polygon menentukan sebuah bidang datar dengan meletakkan sebuah jajaran polygon sehingga kita bisa menciptakan bentuk-bentuk permukaan. Untuk mendapatkan permukaan yang halus, dibutuhkan banyak bidang polygon. Bila hanya digunakan sedikit polygon, maka object yang didapatkan akan terbagi menjadi pecahan-pecahan polygon.
Sedangkan Modeling dengan Nurbs (Non-Uniform Rational Bezier Spline) adalah metode paling populer untuk membangun sebuah model organik. Hal ini dikarenakan kurva pada Nurbs dapat dibentuk dengan hanya tiga titik saja. Dibandingkan dengan kurva polygon yang membutuhkan banyak titik (verteks) metode ini lebih memudahkan untuk dikontrol. Satu titik CV (Control verteks) dapat mengendalikan satu area untuk proses tekstur.
